DG4pros高楼区倾斜摄影地籍建模项目报告

据睿铂统计，目前约70%倾斜摄影相机都用于测量项目，其中绝大部分是地籍测量相关项目。例如黑龙江某客户已使用睿铂相机累计完成约1000平方公里的地籍项目。倾斜摄影技术虽然在农村地籍测量项目中应用较好，但却无法解决高楼区域地籍测量的问题，为应对该问题，睿铂推出了DG4pros倾斜摄影解决方案。

前段时间我们为大家介绍了很多DG4pros的技术点，最近非常多的客户都向我们咨询这款产品，也想知道它的实战能力是否真如理论分析的那样。本次，睿铂为大家分享一个睿铂战略合作伙伴——浙江省测绘大队用DG4Pros完成高楼区地籍建模项目的报告。

基于倾斜摄影1：500高楼地籍测量报告

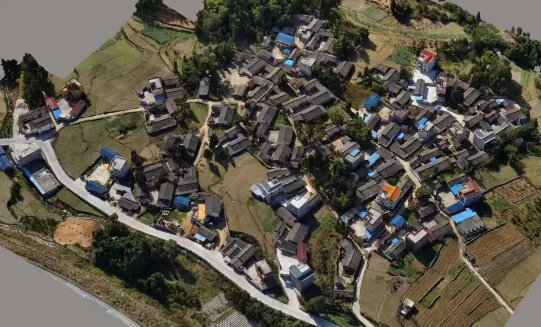

倾斜摄影经过几年的发展，在测绘行业中已经得到了广泛的影用。倾斜摄影也从最初的被质疑满足不了精度，到现在已经广泛应用在农村地籍测量项目中。

但是由于设备技术条件的制约，倾斜摄影对于较大落差场景的地籍测量还是应对乏力，这主要是因为小型倾斜相机的镜头的焦距、像幅、畸变、相机同步性达不到要求。经过多年倾斜摄影经验，我们发现要做到误差在5公分以内，那么照片的分辨率必须要保证在2公分以内，同时还要保证模型的质量效果要非常好才能够实现。

一般用来做农村地籍测量项目的倾斜镜头焦距多为正摄25mm，斜射35mm。而精度要达到1：500要求，照片分辨率必须要在2公分以内。为了达到此目标，我们无人机的飞行高度一般在70-100M之间。但按照这个飞行高度根本没有办法完成100米高度楼房的倾斜摄影。就算勉强飞行，也无法保证楼顶的重叠度，导致模型质量非常差，而且因为飞行高度太低带来极大的危险。

为了解决该痛点，2019年5月我单位联手成都睿铂进行城区高楼的倾斜摄影测量精度验证测试。该测试目的是验证睿铂RIY-DG4pros倾斜摄影相机完成前端数据采集后，最终测图成果能否满足平面中误差5cm精度的要求。

在此次测试中的难点是测区场景高低落差大，房屋密度高，楼面复杂，这些因素都会导致倾斜摄影时航飞难度增加、危险系数变高、模型效果变差从而导致用于地籍测量时的精度降低。

为了解决上诉种种困难，我们慎重选择设备。在多方选择后，我们发现大疆M600pro无人机搭载睿铂DG4pros非常适合做这个测试，因为相机的焦距比普通市面上的倾斜相机都长，这点可以保证我们的无人机飞行在一个足够安全的高度，还能保证地面物体的分辨率达到2公分以内。同时，全画幅的镜头能够帮助我们在高密度的高楼中飞行时，能够拍到房屋更多的角度，从而尽可能提升模型拼接质量。

针对上述问题，为了增加难度，我们特别选择了平均楼高在100米的两个小区进行测试。

像控点位我们根据GOOGLE地图影像进行预设，设计原则尽量保证地面空旷无遮挡。点与点之间的距离在150-200M范围内。

像控样式是80*80正方形，按照对角分为红黄两色，以保证在反光过强或光照不足时都能够清晰的识别像控中心，来提高精度。

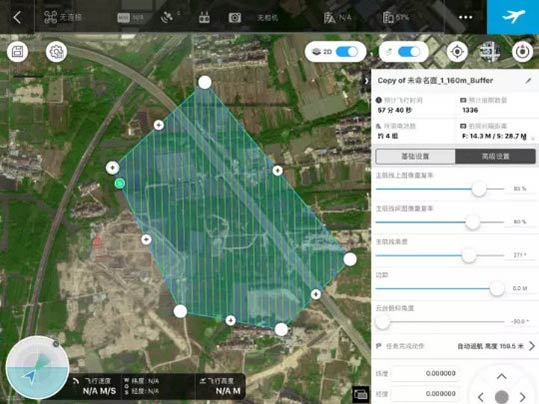

为了保证作业安全，航高预留60米的安全高度，无人机按160米高度作业。为了保证楼顶的重叠度，我们设置的航向重叠度为85%，旁向重叠度为80%、无人机按9.8m/s速度飞行。

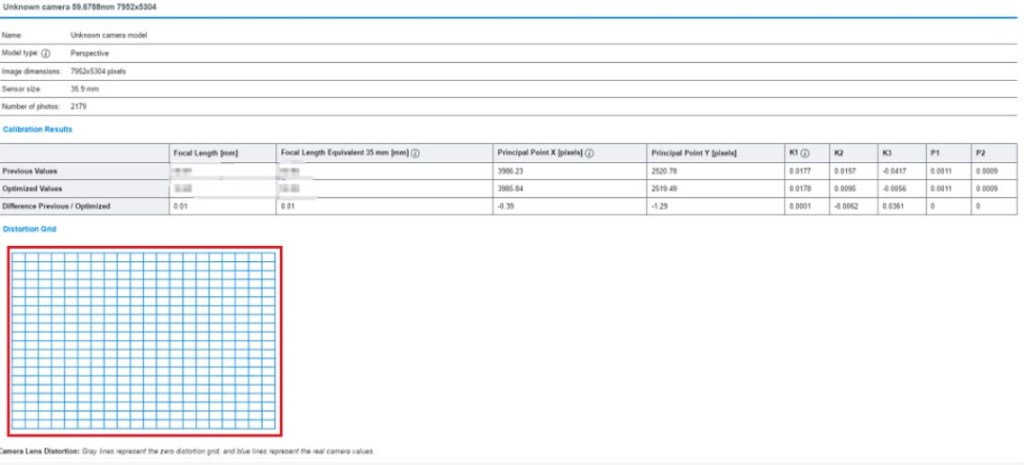

5.1 镜头畸变报告

从畸变方格图可以看到DG4pros镜头畸变极低，四周跟标准方格基本完全重合。

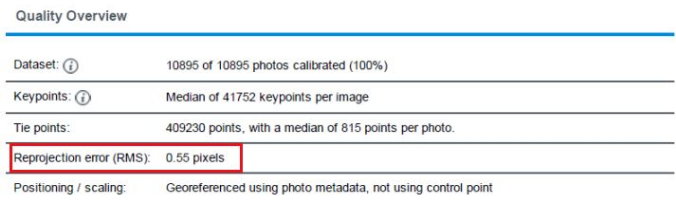

5.2 重投影均方根误差RMS

得益于睿铂的光学设计，把RMS控制在0.55，这个是保证模型精度的必要前提。

5.3 相机同步性

可以看到中心正射相机距离倾斜相机主点距离分别为：1.63cm、4.02cm、4.68cm、7.99cm，减去实际位置差，误差值为分别为：-4.37cm、-1.98cm、-1.32cm、1.99cm，位置最大差值4.37cm，相机同步性能够控制5ms以内。

5.4 刺点误差

预刺点位与实际控制点重投影误差在0.12-0.47个像素之间。

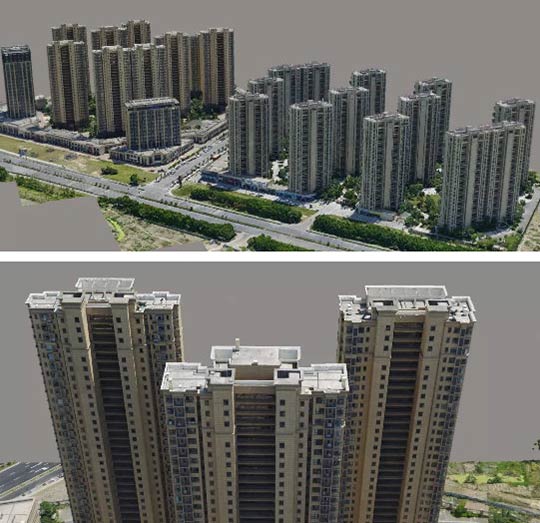

我们可以看到因为DG4pros使用了长焦镜头，所以模型楼底的房屋非常清晰。相机最小曝光时间间隔可以达到0.6s，即使航向重叠度提高到85%也没有发生漏片情况。

高楼的房脚线非常的清晰并且基本平直，这样也保证了我们后期在模型上面采房脚点能够更加的精准。

我们使用全站仪实地采点，将DAT文件导入CAD。然后直接跟模型取出来的点进行比对。


取了点之后，我们在CAD中进行量测，可以看到模型取得房角点和实测的房角点平面误差为1.5CM。

然后我们再在CAD中把两个点的坐标提取出来做成精度报告。


因为模型质量非常好，像控布设均匀，所以让我的模型和实测相比误差非常的小。

同样的方法我们一共统计了31个房角点。其中粗差数为0，中误差为0.041M，完全满足了国家1：500地籍测量的标准。

下图是我们做的精度报告表：（红色字体点位为上诉截图点）

倾斜摄影对于高低落差大的场景进行地籍测量，曾经因为设备的限制和经验的不足，让我们对城市地籍测量望而却步，只能通过传统方式进行测量。但是高楼对RTK信号的影响也造成了测量的难度大和精度差的问题。如果用无人机航飞就可以完全摆脱卫星信号的影响，大大提高测量的整体精度。所以这次测试的成功对于我们来说意义重大。

尾声

本次浙江省测绘大队项目试验证明DG4Pros的确能够将重投影误差控制到较小的范围内，具有较好的建模精度，能够用于较高建筑的精确测量项目中。以后，睿铂也将携手更多合作伙伴，一起探究更多倾斜摄影技术的应用领域。

随着睿铂研发的不断深入，睿铂希望能获得更多合作伙伴的反馈，使相机的精度和效率不断提高，进一步降低成本。睿铂也将不断前行，希望所有产品成为测绘人手中的利器，睿铂也将更好地服务于客户，持续为客户创造更多价值。
