前言
在航测外业作业中,布设相控点应该是耗时最多的工作,繁琐而辛苦。本次,中水成勘院联合成都睿铂,以睿铂DG4pros五镜头倾斜相机为载荷,纵横CW10型固定翼无人机为载机,共同进行免像控相对精度项目验证。希望本次验证能为行业实现免像控作业提供一些思路。
本次项目目的:在免相控的条件下,现场使用皮尺、测距仪等工具,对建筑物边长进行测量。将实地测量获取的数据与真三维模型中相同地物量取的值进行对比,若中误差DS≤10cm,即认为相对精度满足该项目要求。
1、项目背景
为提高农村不动产工作效率,中水成勘院和联合成都睿铂科技有限责任公司,于2019年8月29日展开项目验证,目的是测试以固定翼无人机为载机时,睿铂DG4pros五镜头相机获取的素材生产的模型,能否在不使用控制点的条件下,满足本次农村不动产测绘工作要求。
本次项目实例:位于四川省德阳市某地区,测区整体地势平坦,总面积约0.2平方千米,建筑多为1~3层低矮房屋,地形高差在15米以内,地物类型包含低矮房屋、农田、树林及池塘等。
2、项目准备
2.1 控制点布设
根据地籍规范要求,在测试范围内,间隔100-150米左右布设一个控制点,但因测区实地限制,本次测试共布设11个控制点。但控制点仅作为验证依据,与无控制点数据生产的三维模型进行相对精度对比。
2.2 航线设计
本次测试采用CW10型垂起固定翼无人机搭载DG4pros相机,以航向80%,旁向重叠度75%的重叠度,按地面分辨率2cm采集数据。测区航线外扩宽度100米,航飞总面积0.45平方千米,一个架次即可完成作业。
设计航速为18m/s,但由于测区环境的影响,无人机在作业时环境风力较大,最高航速达到25m/s。在这样的速度下进行作业,对载荷相机的拍摄和储存速度是一个极大的考验,而睿铂DG4pros是市面上仅有的一款曝光间隔时间能达到0.6s的全画幅倾斜摄影相机,能够满足本次测试的飞行需求。
2.3 影像获取

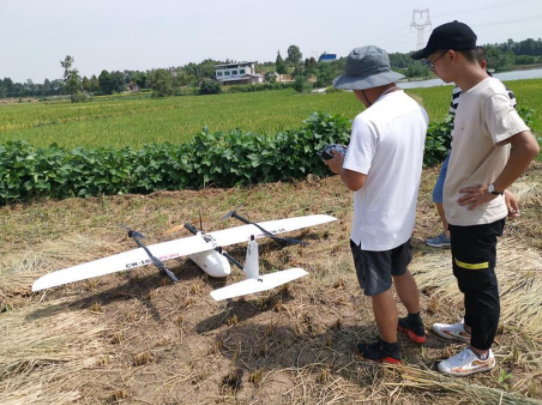

起飞前进行无人机和相机安全检查,寻找视野开阔,地势平坦的地方作为无人机起降场,观察空域内是否有高压线等障碍物,做好飞前准备。
本架次航飞时间约35分钟,共获取航片数3000张,影像清晰,满足空三建模要求。
3、数据处理
航飞数据先使用SkyScanner软件进行数据预处理。软件可将获取的数据自动进行分盘、重命名、姿态解算并生成CC软件支持的区块文件。由于倾斜摄影技术特点,航线需要外扩,边缘部分航线会产生许多冗余数据,影响处理效率。使用SkyFilter软件则可以剔除冗余航片数据,提升空三处理效率。
剔除前航片总数共计3000张,空三时间为2小时47分,而使用SkyFilter软件剔除多余航片之后,有效航片数共计1451张,剔除废片1549张,剔除率达51.6%!废片剔除后空三时间仅为31分钟。这是由于固定翼转弯半径较大,采集了很多无用数据。若不进行剔除,空三时间将大大增加,数据分层的概率也会上升。
值得注意的是,本次项目中,重投影误差均方根(RMS)值已小于0.5pixels!
节约时间2小时16分!

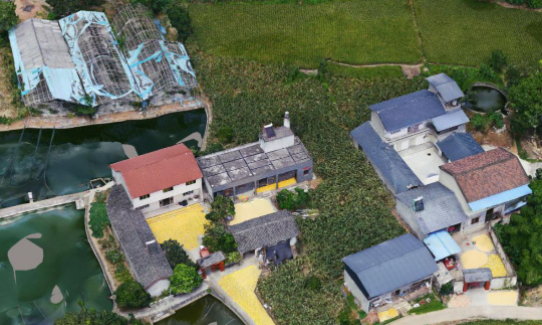

4、模型展示
5、相对精度验证

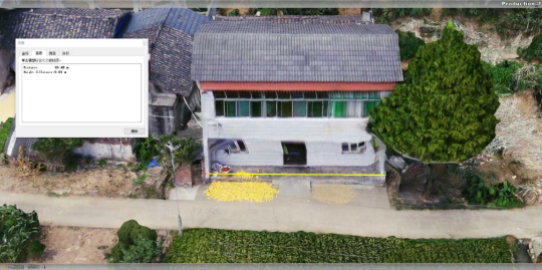

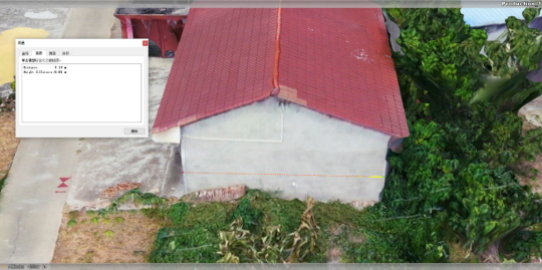

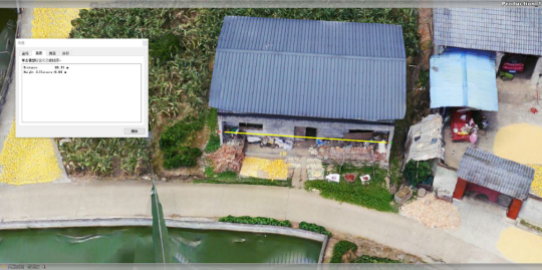

本次验证项目中,使用皮尺和激光测距仪实测房屋共21栋,因为篇幅限制,这类仅选3栋房屋作为例子进行展示
在本次验证项目中生产两种模型:
第一种为不添加控制点,直接使用固定翼无人机pos数据生产模型;
第二种为使用控制点,配合固定翼无人机pos数据,刺点空三纠正后再生产模型(作为对比验证)。

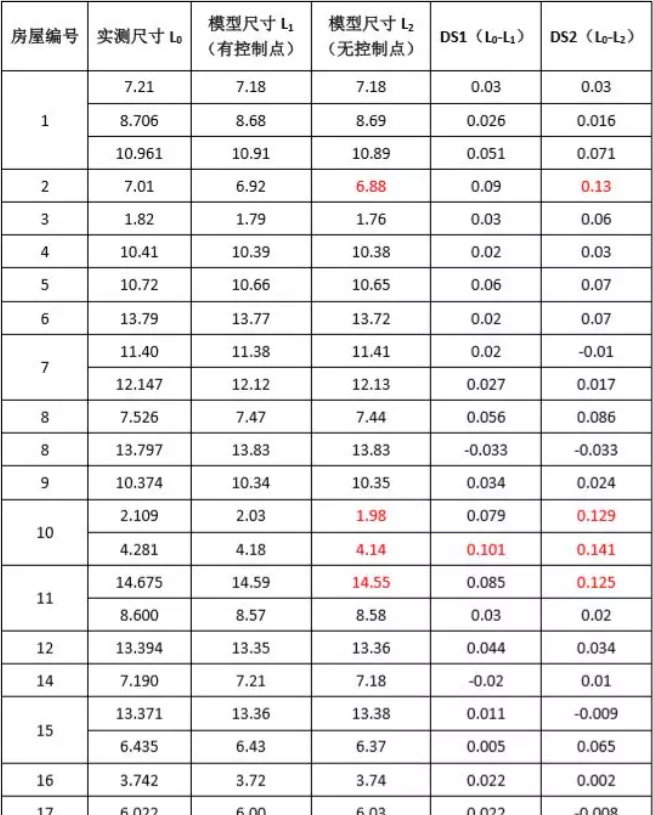

以下是实测数据与模型上测量数据对比一览表。
由上表得出,在添加控制点得出的模型中,房屋尺寸与实测尺寸中误差Ds1=0.0363m,未添加控制点得出的模型中,房屋尺寸与实测尺寸中误差Ds2=0.0418m,两者均满足Ds≤10cm相对精度要求,但添加控制点的模型相对精度略优于未添加控制点的模型。
尾声
必须要提的是,本次相对精度验证项目中,仍然存在不足之处。
1、测区面积略小,有效面积仅为0.2平方千米,在面对大面积的项目时候,相对精度还有待验证。这里,睿铂希望能够获得更多合作伙伴的支持,共同探索倾斜摄影技术更广阔的的应用空间。
2、相对精度的验证,很大程度上取决于模型本身效果。若模型中房屋边角线不直,拉花严重,肯定对房屋尺寸的测量结果影响较大,这也是目前行业内地籍测量中普遍存在的问题。DG4pros是目前睿铂技术含量最高的产品,以其全画幅2.1亿总像素量、低色散,低畸变等特点,是良好建模效果的保证。
关于DG4pros
作为倾斜摄影技术应用的开拓者,睿铂在不断探索倾斜摄影技术更广阔的发展空间。在不断前行的路上,我们致力于更好地服务于客户,持续为客户创造价值。希望睿铂所有产品能成为测绘人手中的利器,帮助他们解决在生产生活中遇到的问题
DG4pros是目前市面上性能最先进的倾斜摄影相机,往期的文章中有关于它的技术介绍,在这里为大家做个汇总,感兴趣的客户可以去看看。
1.复消色差技术对倾斜摄影的影响
2.畸变校正对倾斜摄影的影响
3.同步性反馈技术
